Menşe Yeri: Chongqing, Çin (Anakara)
Marka Adı: Henghui
Model Numarası: HH02001
Şekillendirme Modu: metaller çekme sırasında plastik deformasyona uğrar
Ürün Malzemesi: Tungsten Karbür ve Kalıp Çeliği, bakır alaşımları, alüminyum alaşımları, demir ve çelik alaşımları
Ürün: tel, çubuk, çubuk ve borunun çekilmesi.
Şekillendirme: Yuvarlak, Altıgen, Kare, Dikdörtgen, Özel şekiller Kasa
Malzeme: Tungsten Karbür ve Kalıp Çeliği
Kullanım Alanları: metaller çekme sırasında plastik deformasyona uğrar
Boyut: d 0.8 ~ d 80 (mm)
Hassasiyet: 0.01 mm
İşletme Türü: İmalat
Hizmet: OEM

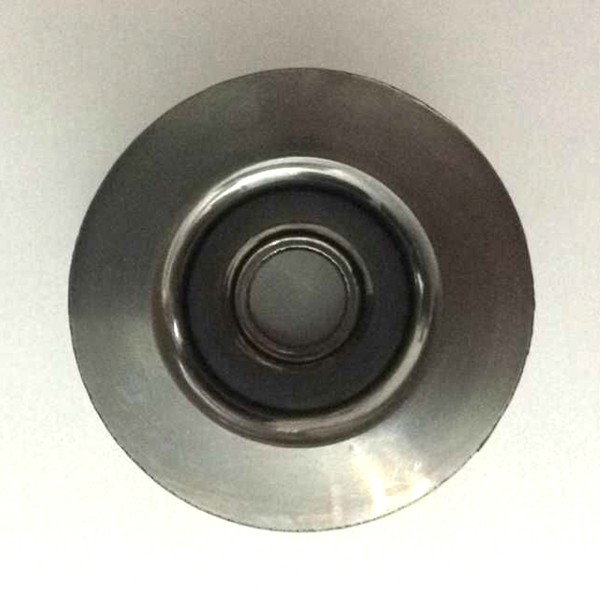

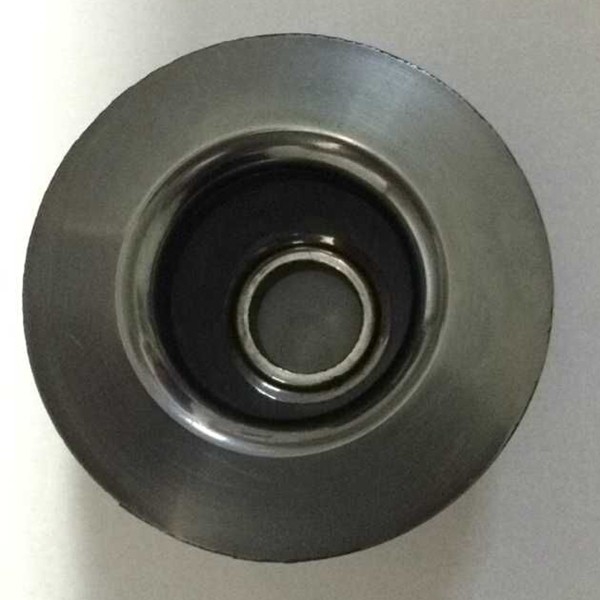

1. Kalıpların Yapısı
Tel çekme kalıplarının deliği dört bölümden oluşur:
•Girişin yağlama alanı: Tellerin çalışma alanına kolayca girmesini sağlayan bir yay vardır.
•Çalışma alanı: Metalller çekme sırasında plastik deformasyona uğrar, metalllerin kesiti sıkıştırılır ve küçülür.
•Çap sabit bölgesi: boyutu ve şekli doğru ve eşit garanti etmek, kalıbın hizmet ömrünü uzatmak.
•Tel çıkış alanı: tel çıkış terminali, makine durduğunda aşınmayı ve kopmayı önleyebilir.
2. Üretim ve teslimat 15 gün sürecektir.
Tüm kalıp seti, 30000 ton bakır telin çekilmesini garanti edebilir. Çekme sırasında bakır tozunu azaltabilir. Bitmiş tellerinin yüzeyi, herhangi bir kusur olmadan pürüzsüzdür. Kalıplar 30000 ton bakır tel çektikten sonra hasar görmeyecek, ancak korunması, bakımı ve cilalanması gerekecektir.
3. Uygulamalar:
Çekme kalıpları tipik olarak tel, çubuk, çubuk ve borunun çekilmesinde kullanılır. Çekilen malzemeler tipik olarak bakır alaşımları, alüminyum alaşımları ve çelik alaşımlarıdır.
4. Konfigürasyonlar:
Yuvarlak Çekme Kalıpları
Altıgen Çekme Kalıpları
Kare Çekme Kalıpları
Dikdörtgen Çekme Kalıpları
Özel Şekiller
Çekme Kalıpları Parametreleri (birim: mm)
|
Delik BoyutuΦd
|
Delik Boyutu
Tolerans
|
Ovalite
|
Kasa
ΦD×H
|
|
Φ0.501~0.750
|
≤0.0030
|
≤0.0020
|
Φ30×10
|
|
Φ0.751~1.50
|
≤0.0035
|
≤0.0025
|
Φ37×12
|
|
Φ1.501~2.00
|
≤0.0050
|
≤0.0030
|
Φ37×12
|
|
Φ2.001~3.00
|
≤0.0070
|
≤0.0050
|
Φ41×20
|
|
Φ3.001~4.60
|
≤0.010
|
≤0.0080
|
Φ41×20
|
|
Φ4.601~8.00
|
≤0.015
|
≤0.012
|
Φ41×24
|
